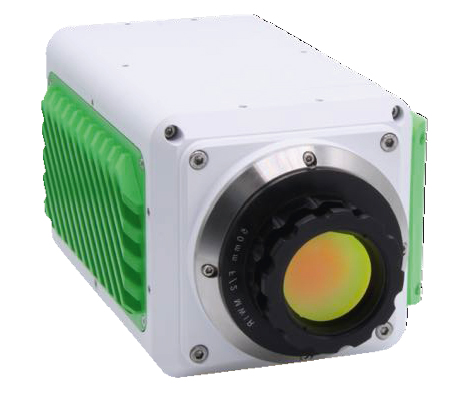

NoxCam 640HSi-BBMW宽波红外热像仪


  法国noxant公司新一代高端制冷型宽波红外热像仪NoxCam 640HSi-BBMW,光谱范围1.5~5.5μm。NoxCam640 HSI制冷型宽波红外热像仪,采用性能先进的640x512像素碲镉汞红外探测器。具有高线性度和高热灵敏度、测温精度高、分辨率高等特点。

  可拆卸的光谱滤片

  法国noxant公司新一代高端制冷型NoxCam宽波系列红外热像仪,采用高性能的宽光谱红外探测器,并可提供特殊光谱滤片的定制服务。例如:火焰温度测量滤片、特殊气体光谱滤片。
  可实现多光谱成像、窄带滤片、宽带导通和特殊温度量程特殊光谱段标定等扩展性应用。

  红外镜头

类型 焦距 聚焦距离下限 视场 空间分辨率
标准镜头 F2.0/25 mm 0.3 m (21×17)° 0.6 mrad
广角镜头 F2.0/12.5 mm 0.1 m (44x36)° 1.25 mrad
长焦镜头 F2.0/50 mm 1.0 m (11x9)° 0.3 mrad
长焦镜头 F2.0/100 mm 2.0 m (5.5x4.4)° 0.15 mrad
长焦镜头 F2.0/200 mm 4.0 m (3×2)° 0.08 mrad
微距镜头 0.5x 30cm (5.5x4.4)° 45μm
显微镜头 1.0x 50mm (9.6 x 7.7) mm 15μm
显微镜头 3.0x 50mm (3.2 x 2.6) mm 5μm


  接口

   法国noxant公司新一代高端制冷型NoxCam宽波系列红外热像仪,拥有同步输入/输出接口、Lock-in锁相接口、
   HDMI高清模拟量接口,支持热插拔。

  软件

  控制软件:
  支持Windows、MacOS或Linux等系统。
  具备实时显示的指令窗口,可实时查看所有操作的指令。
  提供源码示例,利于二次开发。

  NOXANT热像仪操控和红外热图测量分析软件描述
  相机控制软件Camera Controller的所有操作都可通过指令窗口查看对照。
  NOXANT热图分析功能由嵌入ImageJ的OpenNvf_Noxant模块完成。软件能够显示、编辑、分析、处理、保存,打印8位,16位,32位图片,支持NVF、TIFF、PNG、GIF、JPEG、BMP等多种格式。
  分析软件能同时打开多个图像进行处理。除了基本的图像操作,如:缩放、旋转、扭曲、平滑处理外还能进行图片的区域和像素统计、间距、角度计算、傅里叶变换。

  软件兼容性
  NOXANT控制、分析软件界面简洁、功能丰富、架构开放,具有强大的兼容性,可适用于Windows、MacOS或Linux等系统。
  记录的14位无损NVF格式序列,可转换为RAW格式文档与工业标准的分析软件相兼容。如:ImageJ、Matlab或 Lab-view文件格式,辐射标定数数据和规程可以根据用户要求提供。
  注:详细的软件功能与指令集,详见noxant软件操作手册。

  技术参数

  NoxCam 640HSi-BBMW
图像性能
探测器规格 640*512像素
探测器材料 MCT
光谱范围 1.5– 5.5 μm
像元间距 15μm
热灵敏度 <20mK
帧频 230 Hz @640x512
子窗口模式 自定义成像窗口大小和位置
温度量程 标准量程,可定制
测温精度 ±1℃或±1%
动态范围 14bit(16bit可选)
制冷方式 低功耗斯特林循环制冷机
调焦方式 手动或选软件操控电动对焦(可选)
非均匀性校正 内置或外置校正
积分时间 可调
数据和控制接口
外同步接口 TTL
数字接口 GigE /CamLink(可选)
IRIG-B时间戳 可选
模拟视频输出 彩色HDMI
电源/功耗 24VDC输入,稳态条件下约15W
物理参数
镜头接口 标准工业卡口
防护等级 IP54
固定安装 标准1/4- -20 UNC”和M4,深度10mm
尺寸/重量 250x154x130mm /<5.5kg
